自力式壓力調節閥的使用說明

文章出處：admin 瀏覽次數：??次發表時間：2017-05-16 16:28 【大中小】

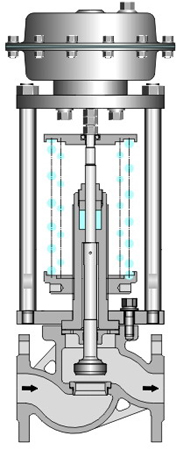

ZZYP型自力式壓力調節閥是由閥體、閥座、閥芯、平衡彈簧等部件組成，是一種無需外加能源，利用被調節介質自身壓力變化來進行自動調節的閥門，是根據力學原理將被控介質引入執行機構產生力作用推動，控制閥芯元件上下位移達到自動調節，閥前或閥后恒壓或減壓的節能型產品。該產品大的特點是能在無電、無氣的場所工作，壓力設定值在運行中可隨意調整。采用快開流量特性，動作靈敏、密封性能好，廣泛應用于石油、化工、電站、輕工、印染等各種工業設備中氣體、液體、蒸汽等介質壓力的自動控制。

　　本系列產品執行機構有：薄膜式、活塞式兩種;作用形式有：閥前壓力調節(泄壓持壓型)，閥后壓力調節(減壓穩壓型);附設隔溫冷凝罐可在≤350℃溫度下使用。根據不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到佳的控制效果。

　　ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等有PN16、40、64;閥體口徑范圍DN20~300;泄漏量等有II 、IV 和VI能三檔;流量特性為快開;壓力分段調節從15~250MPa。可按需要組合滿足用戶工況要求。

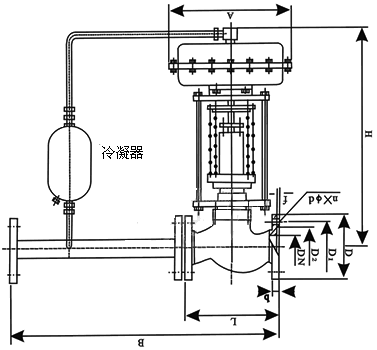

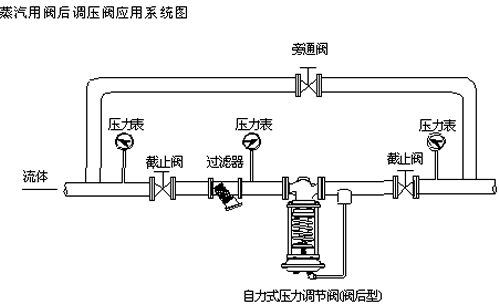

　　閥前調節壓力(K)型、閥后調節壓力(B)型安裝典型
