ZZYP自力式壓力調節閥
產品分類： 自力式調節閥系列
產品詳情 ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封...
訂購熱線：0512-50339210
ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄漏穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等 有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等 有Ⅱ 、Ⅳ 和Ⅵ 三檔；流量特性為快開；壓力分段調節從15～2500kPa。可按需要組合滿足用戶況要求。
| 型號 | ZZYP、ZZYM、ZZYN | 口徑 | DN20-300mm |
| 壓力 | 1.6、4.0、6.4MPa | 材質 | ZG230-450、ZG1Cr18Ni9Ti |

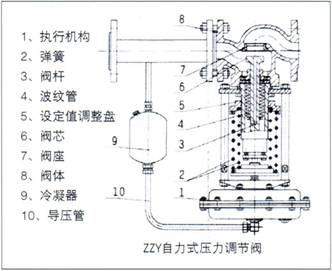

結構特點
·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段范圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥后壓力調節，閥前壓力與閥后壓力之比為10：1～10：8。
·橡膠膜片式檢測，執行機構測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控制 。
產品細節展示
結主要零件材料
| 閥體 | ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
| 閥芯 | 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
| 閥座 | 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
| 閥桿 | 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 橡膠膜片 | 丁腈、乙丙、氟、耐油橡膠 |

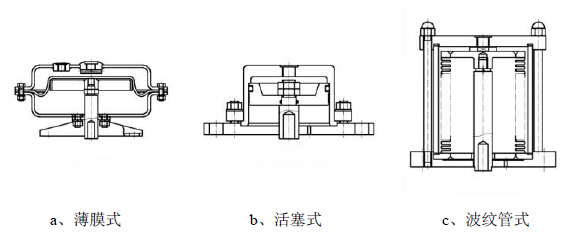

執行機構與選配附件
| 型 式 | 薄膜式 | 活塞式 | 波紋管式 |
| 項 目 | |||
| 用途 | 設定值≤0.6MPa | 設定值＞0.6MPa | |
| 膜片材質 | 丁晴橡膠、氟橡膠、耐油橡膠 | --- | --- |
| 活塞材質 | --- | 鋁合金 | |
| 波紋管材質 | --- | --- | 304/316 |
| 接口 | M16×1.5 | ||
| 作用方式 | 壓開型（K型）；壓閉型（B型） | ||
| 使用溫度 | 配置冷凝器≤350℃ | ||
| 標配閥門附件 | 取壓管（含取壓接頭） / 冷凝器（介質為蒸汽時專配） | ||
| 可選配閥門附件 | 取壓接管、截止閥、壓力表、法蘭、墊片及緊固件 | ||
參數選型
| 型 式 | 流體壓力平衡型閥芯 | 閥體及閥蓋材質 | WCB、CF8、CF8M、CF3、CF3M |
| 公稱通徑 | 20~300（3/4~12） | 閥 內 件 材 質 |
0Cr18Ni9(304);0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2（316L） 以上+R.TFE(改性聚四氟乙烯) 以上+Stellite（堆焊司鈦萊合金） |
| 閥芯型式 | 單（雙）密封面平衡型、波紋管平衡型、活塞平衡型 | ||
| 流量特性 | 快開、修正線性 | 上閥蓋型式 | 標準型：-30~250℃ |
| 公稱壓力 | PN1.6、2.5、4.0、6.3、10.0MPa | 中溫型：≤350℃ | |
| ANSI Class 150、300、600 Lb | 結構型式 | P系列單座型 | |
| JIS 10K、20 K、30 K、40 K | G系列籠式單座型 | ||
| 連接方式 | 法蘭式（RF、FM凹面 RTJ） | M系列套筒雙座型 | |
| 螺紋式 | N系列多 壓降型 | ||
| 焊接式【承插焊SW ; 對接焊BW】 | 填 料 | 聚四氟乙烯V型填料 | |
| 法蘭標準 | GB/T9113-2000 | 柔性聚四氟乙烯填料 | |
| HG20592-97(HG20592-2009) | 柔性石墨填料 | ||
| JB/T79-94;ANSI B16.5 | |||
| 注 | 當閥門為金屬硬密封且泄漏率要達到V 時，請在合同中注明。 | ||
技術參數
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量 | 單 座 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 系數KV | 套 筒 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
| 雙 座 | -- | -- | 22 | 33 | 53 | 83 | 132 | 209 | 330 | 528 | 836 | 1210 | 1925 | |
| 固有流量特性 | 快開、修正線性 | |||||||||||||
| 額定行程L(mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
| 閥座直徑(mm) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | -- | -- | |
| 額定流量系數KV | 0.02 | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 1.8 | 3.2 | 5 | -- | -- | |
| 固有流量特性 | 線性、修正線性 | 快開 | ||||||||||||
| 調節精度 | ±5~10% | |||||||||||||
| 壓力分段范圍KPa | 40~80 ; 60~100 ; 80~140 ; 120~180 ; 160~220 ; 200~260 ；240~300 ； | |||||||||||||
| 280~350 ; 330~400 ; 380~450 ; 430~500 ; 480~560 ; 540~620 ; 600~700; | ||||||||||||||
| 680~800 ; 780~900 ; 880~1000 ; 950~1500 ; 1000~2500 | ||||||||||||||
| 允許泄漏量 | 硬密封:IV （10-4XKv）； 軟密封：VI （參見GB/T4213-2008） | |||||||||||||

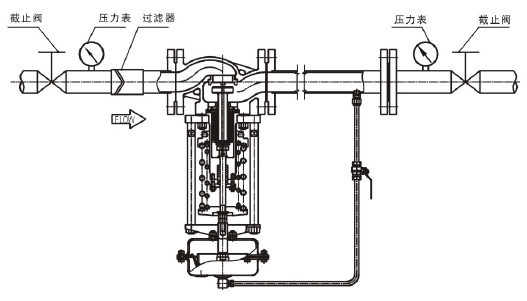

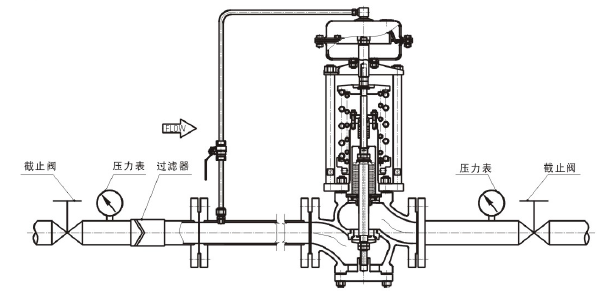

安裝方向及管道附件說明

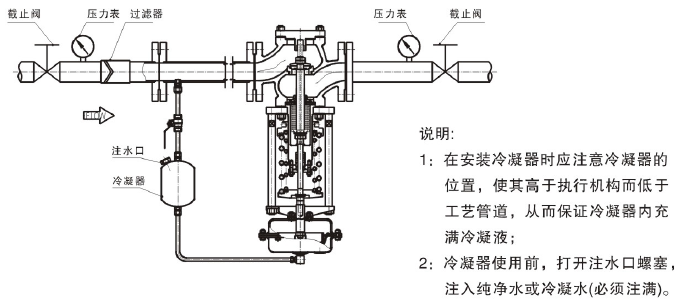

a、調節蒸汽，閥后壓力調節型（應安裝冷凝器，建議安裝過濾器）

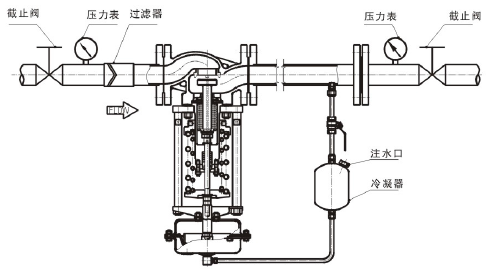

b、調節蒸汽，閥前壓力調節型（應安裝冷凝器，建議安裝過濾器）
c、調節氣體，閥后壓力調節型（冷凝器可不安裝）
d、調節氣體，閥前壓力調節型（冷凝器可不安裝）
e、調節液體，閥后壓力調節型（對于非清潔液體，建議安裝過濾器）
f、調節液體，閥前壓力調節型（對于非清潔液體，建議安裝過濾器）

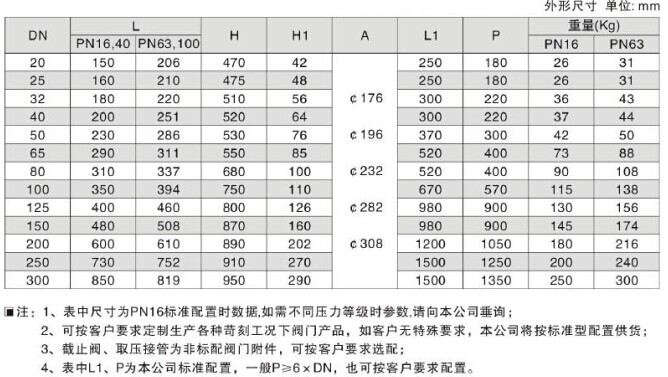

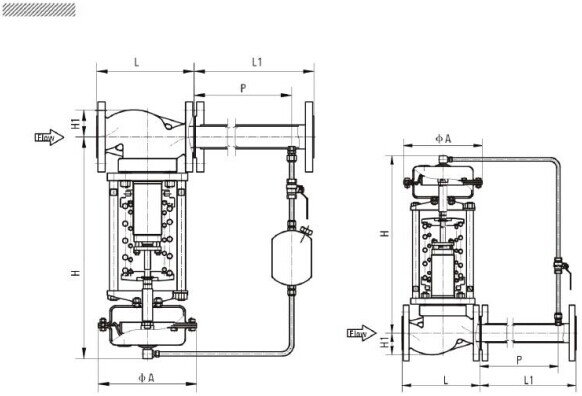

外形尺寸及重量
因為專業 所以專注
雷力人 只專注調節閥的設計、研發、生產
雷力閥門 專注于調節閥的設計、研發、制造、銷售。 雷力人嚴格按照國家GB/T標準生產，我們的自力式壓力調節閥已應用于多家環保工程使用，我們的優勢在于對不同工況，了解每一個位置應該選擇什么樣的閥門。雷力閥門，靈活、耐用，針對客戶需求而異，謹慎選型，雷力調節閥的優勢在于產家直銷，致力于打造優質調節閥。
歡迎來電咨詢，聯系電話：0512-50339210；或者點擊立即咨詢
有專業在線客服為您提供全套閥門解決方案。
