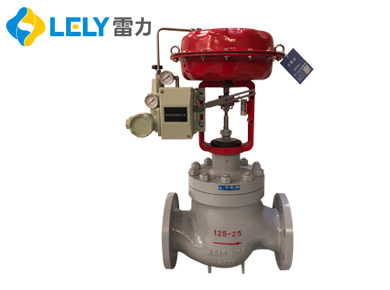

ZJHP氣動單座調節閥
產品分類： 氣動調節閥系列
ZJHP精巧型氣動薄膜單座調節閥（ZJHP氣動單座調節閥），由單座閥體與氣動執行機構組成。精小型單座閥體 結構緊湊、重量輕、動作靈敏 、流體通道呈S流線型、 壓降損失小...
訂購熱線：0512-50339210
ZJHP精巧型氣動薄膜單座調節閥（ZJHP氣動單座調節閥），由單座閥體與氣動執行機構組成。精小型單座閥體結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性 、拆裝方便。壓籠便拆式結構設計，解決了傳統擰入式閥座，現場維修困難，維護成本高等問題。適用于泄漏量要求嚴格、閥前后壓差低殛有一定粘度和含少量纖維介質的場合。
技術參數
| ZJHP氣動單座調節閥閥體 | |
| 形 式 | 直通單座鑄造球型閥 |
| 公稱通徑 | 20、25、32、40、50、65、80、100、125、150、200mm |
| 公稱壓力 | PN16、40、64bar |
| 法蘭標準 | JB/T79.1-94、792-94等 |
| 材 料 | 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥內組件 | |
| 閥芯型式 | 單座柱塞型閥芯 |
| 流量特性 | 等百分比特性和線性特性 |
| 材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
型號說明
| -Z | -JHP | -GT | -C1 | -100 | -16 | |
| >1.調節閥系列 | >2.結構形式 | >3.控制機構 | >4.鏈接方式 | >5.公稱通徑 | >6.公稱壓力 | |
| -HT200 | -F | -W1 | -J1 | -X1 | -L1 | -S1 |
| >7.閥體材質 | >8.填料材質 | >9.介質溫度 | >10.閥蓋類型 | >11.附件選項 | >12.流量特性 | >13.三通類型 |
| 1代號 | 2代號 | 結構形式 | 5代號 | 公稱通徑 | |||
| Z | 調節閥系列 | 氣動調節閥系列 | 10 | 10mm | |||
| JHP | 氣動薄膜單座調節閥 | 15 | 15mm | ||||
| 3代號 | 控制機構 | JHM | 氣動薄膜套筒調節閥 | 20 | 20mm | ||
| 氣動執行器 | MA/BY | 氣筒薄膜小流量調節閥 | 25 | 25mm | |||
| GT | 氣動角行程 | MA/BS | 氣動薄膜角形調節閥 | 32 | 32mm | ||
| ZHA | 氣動直行程-氣開 | MA/BS-220/330 | 氣動薄膜角形高壓調節閥 | 40 | 40mm | ||
| ZHB | 氣動直行程-氣閉 | JHPF-16W | 氣動薄膜襯氟單座調節閥 | 50 | 50mm | ||
| 電動執行器 | MQP、M、Q | 氣動薄膜切斷閥 | |||||
| PS | PS系列 | SQP、M、Q | 氣動活塞切斷閥 | ||||
| 3810 | 3810系列 | SQP | 氣動快速切斷閥 | 6代號 | 公稱壓力 | ||
| VA3000 | VA3000系列 | 電動調節閥系列 | 10 | PN10bar | |||
| ZAZ | ZAZ系列 | DLP | 電子式電動單座調節閥 | 16 | PN16bar | ||
| DZK | DZK系列 | DLM | 電子式電動套筒調節閥 | 25 | PN25bar | ||
| DTR | DTR系列 | DLN | 電子式電動雙座調節閥 | 40 | PN40bar | ||
| SND | 多回轉電動裝置 | DLQ、X | 電子式電動三通調節閥 | 64 | PN64bar | ||
| ...... | ...... | DLJP | 精小型電子式電動單座調節閥 | 美標 | |||
| 電動執行器默認情況下為3810系列 | DLY | 電子式電動小流量調節閥 | 150 | 150Class | |||
| DLS | 電子式電動角形調節閥 | 300 | 300Class | ||||
| 4代號 | 連接方式 | ATP | 精小型電動單座調節閥 | 400 | 400Class | ||
| C1 | 內螺紋 | ZWPE | 自力式電控溫度調節閥 | 其他特殊壓力可根據客戶要求設計制作 | |||
| C2 | 法蘭 | ||||||
| C3 | 焊接 | ||||||
| C4 | 對夾 | ||||||
| ...... | ...... | 8代號 | 填料材質 | 9代號 | 介質溫度 | ||
| F | 聚四氟乙烯PTFE | W1 | -17~230℃ | ||||
| 7代號 | 閥體材質 | PPL | 對位聚苯PPL | W2 | 230~450℃ | ||
| HT200 | 鑄鐵 | C2 | 柔性石墨 | W3 | -60~196℃ | ||
| C | 鑄鋼 | B | 不銹鋼波紋管 | W4 | -40~350℃ | ||
| P4 | 不銹鋼304 | ...... | ...... | ...... | ...... | ||
| P6 | 不銹鋼316 | ||||||
| P6L | 不銹鋼316L | ||||||
外形尺寸
| ZJHP氣動單座調節閥外形尺寸及重量 單位：mm | ||||||||||||
| 公禰通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
| A | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | |
| H1 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | 700 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | 88 | 88 | 88 | 88 | 88 | 94 | 94 | 94 | 110 | 110 | 110 | |
| H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
| PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
| D1 | PN16/40 | 230 | 230 | 250 | 270 | 305 | 342 | 375 | 430 | 490 | 556 | 665 |
| PN64 | 270 | 270 | 305 | 342 | 375 | 430 | 490 | 556 | 665 | 665 | 765 | |
| D2 | PN16/40 | 310 | 310 | 335 | 335 | 390 | 430 | 465 | 502 | 585 | 660 | 770 |
| PN64 | 355 | 355 | 390 | 430 | 465 | 520 | 585 | 600 | 770 | 770 | 890 | |
| h | 15 | 15 | 15 | 15 | 15 | 18 | 18 | 18 | 20 | 20 | 20 | |
| n-d | PN16/40 | 8-12 | 8-12 | 8-12 | 8-14 | 8-14 | 10-14 | 10-14 | 12-16 | 14-16 | 16-16 | 18-16 |
| PN64 | 8-14 | 8-14 | 8-14 | 10-14 | 10-14 | 12-16 | 14-16 | 16-16 | 18-16 | 18-16 | 18-16 | |
| Y | 45 | 45 | 60 | 65 | 75 | 90 | 104 | 135 | 165 | 195 | 245 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
| H6 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| 重量 | （kg） | 40 | 48 | 52 | 60 | 68 | 90 | 105 | 143 | 210 | 282 | 315 |
