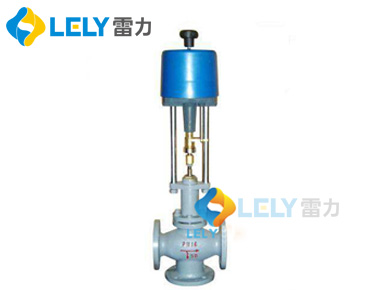

ZDLP電動單座調節閥
ZDLP電動單座調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合;電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
產品特點
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
性能參數
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| （閥座直徑dn） | -10 | -12 | -15 | -20 | |||||||||||||
| 額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 17 |
| 60 | |||||||||||||||||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||||
| 固有可調比R | 50:01:00 | ||||||||||||||||
| 允許泄漏量 | 單座 | 硬密封：Ⅳ 、軟密封：Ⅵ | |||||||||||||||
| 套筒 | 硬密封：Ⅱ 、軟密封：Ⅵ | ||||||||||||||||
| 工作溫度t（℃） | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||||
| 信號范圍（mA.DC） | 0～10、4～20 | ||||||||||||||||
| 電源電壓 | 220V、50Hz | ||||||||||||||||
| 作用方式 | 故障時：全關、全開、自鎖位 | ||||||||||||||||
設計標準
| 項目名稱 | 采用標準 | 可選標準 |
| 設計制造驗收 | GB12238-1989 | ISO/DIN10631-1991、API598 |
| 閥門結構長度 | GB12221-1989 | ISO5752-1988 |
| 閥門法蘭尺寸 | JB78/JB79(或按合同要求) | ANSI.B16.5、ISO7005、JIS B2238、2239 |
| 閥門檢驗 | GB/T13927-1992 | ISO/DIN5208-1987 |
| 閥門標志 | GB12220-1989 | ISO05209-1987 |
